Inclinación del mástil (tune-o-matic)

Ver el tema anterior Ver el tema siguiente Ir abajo

Inclinación del mástil (tune-o-matic)

Mensaje  ACalvo Luth el Mar 9 Mar 2010 - 17:06

Como yo hago (mis propios) planos de guitarra, hago todos los calculos y todo eso, me animé a compartir este datito con el foro.

Creo que todos (o la mayoria) sabrá por que inclinar el mastil cuando usamos un puente tune-o-matic, pero no cuanto, aunque hay un intervalo o valores tipicos. Como soy busquilla no me quedo con el valores que dicen textos o muestran algunos dibujos. Siempre las piezas varian las dimensiones dependiendo el modelo y/o marca, y eso tal vez puede dejarnos con la accion negativa y el hilo del tornillo no da (exagerado pero vaya a saber uno)

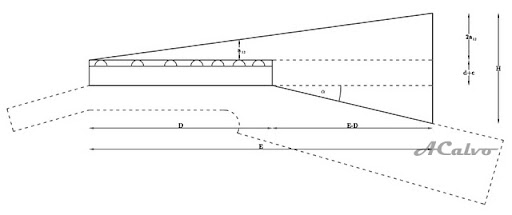

Lo primero es tener un par de medidas para conocer a priori la inclinacion del mastil respecto del cuerpo

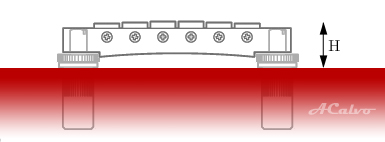

H := altura del puente desde el cuerpo hasta la punta (contando la cabeza del pivote o tuerca)
a12 := accion promedio (entre 3ra y 4ta cuerdas) en el traste 12 (mitad del tiro)
d := ancho del diapason (sin fallaway ni cosas raras)
D := largo total del diapasón
c := altura o tamaño de la corona del traste
E := escala o tiro






lo que se rescata es:


de lo cual tenemos, y lo que nos importa es:



a modo de ejemplo
H = 16 mm
E = 648 mm
D = 501 mm
d = 7 mm
c = 1 mm app
a12 = 1,5 mm

nos da un valor de arctg(5/147) = 1,948º ~ 2º para efectos practicos

PD: recuerden usar todo en [mm] o [cm] (o respetar la unidad que usen)

saludos y ojala les sea util.
avatar
ACalvo Luth
Admin

Mensajes : 120
Fecha de inscripción : 20/11/2009
Localización : Talca

Ver perfil de usuario http://www.acalvoluthier.blogspot.com

Volver arriba Ir abajo

Re: Inclinación del mástil (tune-o-matic)

Mensaje  mbi guitars el Lun 15 Mar 2010 - 17:08

wow que exelente informacion para los que nos gusta calcular todo aunque sepamos las medidas.
¿por casualidad tu sabes como calcular la tension total de las cuerdas?, me imagino que debe de haber un tema vectorial de por medio.
avatar
mbi guitars

Mensajes : 28
Fecha de inscripción : 20/11/2009
Edad : 32
Localización : valdivia

Ver perfil de usuario

Volver arriba Ir abajo

Re: Inclinación del mástil (tune-o-matic)

Mensaje  ACalvo Luth el Lun 15 Mar 2010 - 18:38

si po, teoria de cuerdas (no la de las 11 dimensiones) o mas bien de ondas. Tienes que tener como dato la densidad de masa lineal, la escala o largo de la cuerda y la frecuencia que quieres alcanzar.

T = 4f2L2u

f := frecuencia
L := largo de la cuerda vibrante
u := densidad de masa lineal

en afinaicon estandar la tension bordea los 70 a 90 Newton, esto es que mas menos con unos 7 a 9 kilos de peso colgando de una cuerda la cortas.

que bueno que te sirva Wink

saludos!
avatar
ACalvo Luth
Admin

Mensajes : 120
Fecha de inscripción : 20/11/2009
Localización : Talca

Ver perfil de usuario http://www.acalvoluthier.blogspot.com

Volver arriba Ir abajo

exelente!!!

Mensaje  lalutheria527 el Mar 29 Mar 2011 - 17:49

Me siento pequeñito!!! pero siempre se aprende algo nuevo cada día!!! muy buena info gracias!!!!

lalutheria527

Mensajes : 3
Fecha de inscripción : 29/03/2011

Ver perfil de usuario

Volver arriba Ir abajo

Re: Inclinación del mástil (tune-o-matic)

Mensaje  MatiasPV el Dom 26 Jun 2011 - 3:35

genial! justo estoy haciendo un plano de una simil les paul y estaba por empezar a dibujar la vista lateral.. pero no tenia claro el tema del angulo Very Happy gracias!

MatiasPV

Mensajes : 1
Fecha de inscripción : 25/06/2011

Ver perfil de usuario

Volver arriba Ir abajo

Re: Inclinación del mástil (tune-o-matic)

Mensaje  luthiervic el Dom 26 Jun 2011 - 21:41

que programa usas para dibujar los planos ?

luthiervic

Mensajes : 8
Fecha de inscripción : 07/06/2011

Ver perfil de usuario

Volver arriba Ir abajo
